Specifiche

  • Catalogo: 49000
  • Montaggio: a connettore tipo EN 175301-803
  • Indicato per: valvole on-off

Download

  • Rendering 3D: Modello 3D
  • * Schede tecniche: lan lan
  • Altre lingue: lanlan
  • * Ultimo aggiornamento: DE (09/05/2023)

DESCRIZIONE

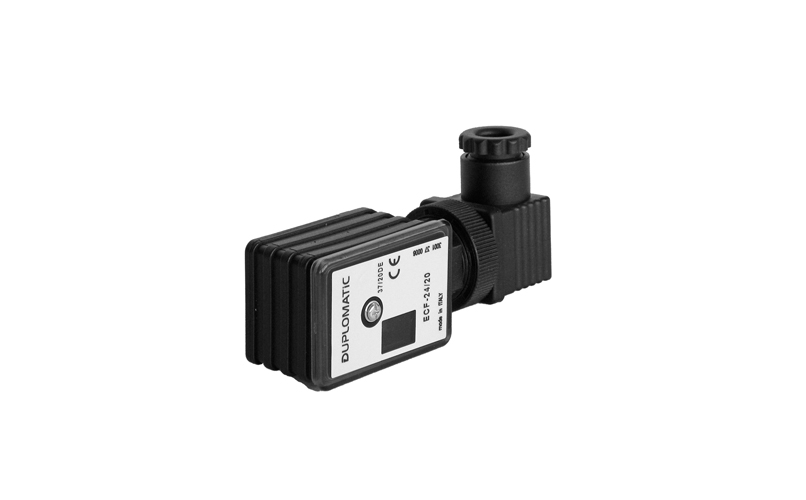

Connettori forma “A” per montaggio a zoccolo, a norma ISO 4400. Si utilizzano per il collegamento elettrico delle valvole con connessione elettrica tipo K1. I connettori correttamente installati i garantiscono una protezione completa contro getti d’acqua secondo le normative EN 60529, classe di protezione IP65. Sono conformi alle norme IEC 60664-1:2007 come classe di isolamento: tensione di lavoro fino a 250 Volt, categoria sovratensione II, grado di impiego 3. Il porta-contatti è estraibile dal guscio del connettore per facilitare il collegamento dei conduttori ai morsetti ed è orientabile di 90° (esclusa versione H). Sono disponibili in quattro versioni con specifica funzione: tipo A, connettore semplice bipolare + terra. tipo B, con LED (tensioni disponibili 10 ÷ 50 e 70 ÷ 250 V). tipo D e D1 con circuito raddrizzatore incorporato. tipo H, con filtro di smorzamento RC.
